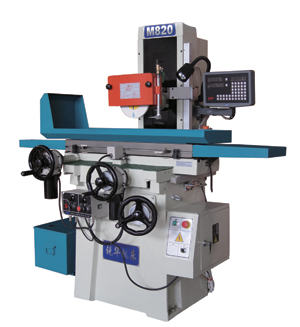

M820AHS数显自动平面磨床

用途和特点 M820AHS自动平面磨床在M820平面磨床基础上将工作台和拖板的手动运动机构改为自动运动机构，该机构运动平稳能显著提高零件表面光洁度，提高工作效率，降低劳动强度，自动方式和手动方式可任意灵活切换。

技术规范
工作台	台面尺寸(宽×长)		mm	200×510
	工作台横向行程		mm	220
	工作台纵向行程		mm	540
	纵向移动速度		m/min	3-20
	工作台横向进给量	连续（无极调速）	mm/min	50-500
		断续（无极调速）	mm	1-20
	工作台T型槽(槽数×槽宽)		mm	1×14
磨头	砂轮轴中心线至工作台面最大距离		mm	450
	垂直进给手轮进给量	手轮每转	mm	1.25
		手轮每转	mm	0.01
	横向进给手轮进给量	手轮每转	mm	2.5
		手轮每转	mm	0.02
	砂轮轴转速		r/min	2850
	砂轮尺寸(外径×宽×内径)		mm	Φ180×13×Φ31.75/3
电机功率	电机总功率		kw	1.14
	磨头电机总功率		kw	1.1
工作精度	加工表面对基面的平行度		mm	300∶0.005
	表面粗糙度		μm	Ra0.32
	总输入功率		w	150
换向进给器	X-进给器输出转速		转/分	0-225
	X-进给器尺寸		mm	280×130×120
	Y-进给器输出转带		转/分	0-120
	Y-进给器尺寸		mm	280×130×120
数量	最小显值		mm	0.001-0.005
机床重量	净重		kg	850
	毛重		kg	900
电动机总功率			kw	1.14
外形尺寸（长×宽×高)			mm	1.68×1.2×1.8
包装箱尺寸(长×宽×高)			mm	1370×1200×1900
